Tillverkning av litiumjonbatterier

Vakuumlösningar för tillverkning av litiumjonbatterier.

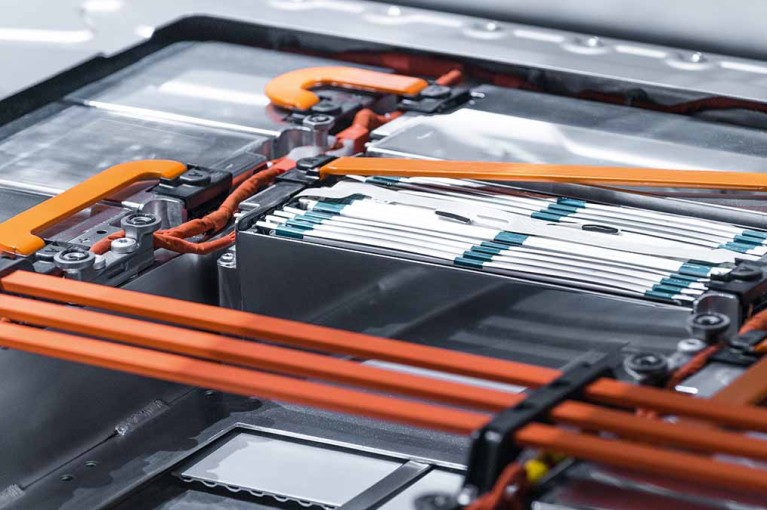

Litiumjonbatterier är hjärtat i e-mobilitet. De kan i dagsläget lagra fler laddningar per massenhet än andra batterityper – och möjliggöra rimliga räckvidder.

De viktiga processerna vid tillverkningen av dem sker under vakuum. Våra vakuumlösningar används på större produktionsanläggningar för tillverkning av litiumjonbatterier världen över. De är kända för sin tillförlitlighet i alla produktionssteg för tillverkning av litiumjonbatterier.

Batteritillverkning

Våra matchande produkter

Löftet från Busch

Tillverkning litiumjonbatterier

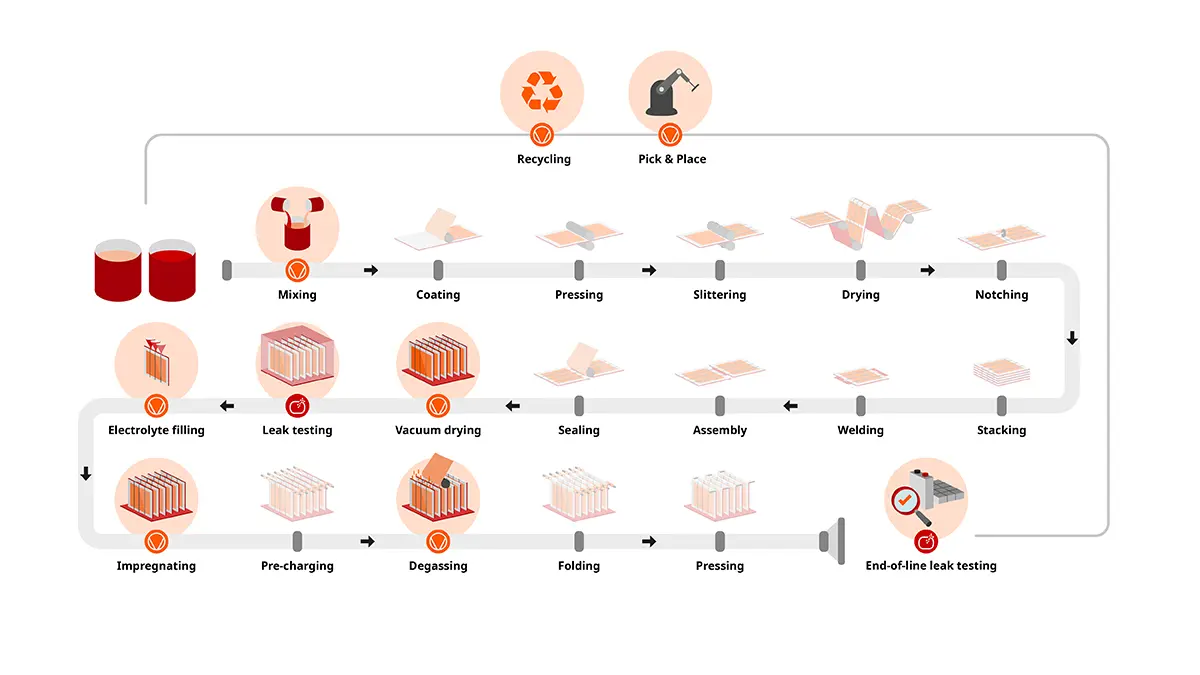

Vakuum är ett avgörande krav i varje steg i tillverkningen av litiumjonbatterier.
Från blandning, torkning, fyllning, avgasning till tätning. Utan vakuum skulle många steg inte vara möjliga att genomföra.

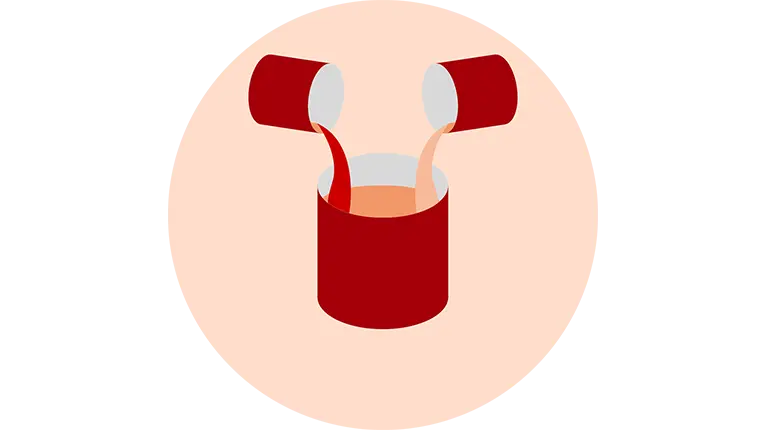

Slamblandning

Den första blandningsprocessen av slammet med litiummetalloxider, bindningsmedel och lösningsmedel sker under vakuum.
Detta förhindrar att luftbubblor kommer in i processen och ger en ren, homogen pasta.

Resultatet: förbättrad cellkapacitet.

Matchande produkter

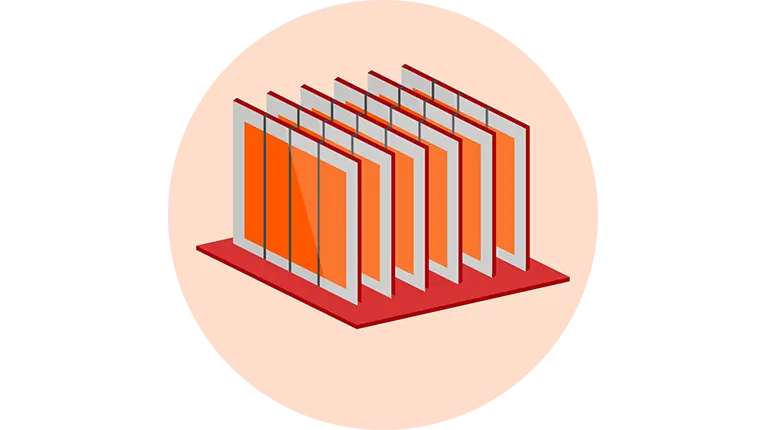

Slamtorkning

Vakuum används i torkningsprocessen för varsam borttagning av fukt och andra lösningsmedel.

Vakuumtorkning kan utföras i serier (en kammare) eller radmonterade (flerkammarsystem, typiskt sett sju till nio kammare).

Matchande produkter

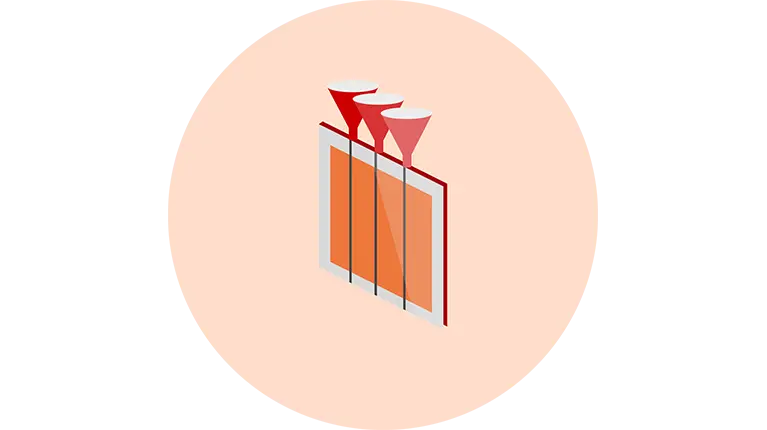

Elektrolytfyllning

Cellen evakueras med hjälp av vakuum för att säkerställa att det ingen fukt eller luft lämnas kvar. Efteråt sker elektrolytfyllning under vakuum för en jämn fördelning av elektrolyt i cellen.

Matchande produkter

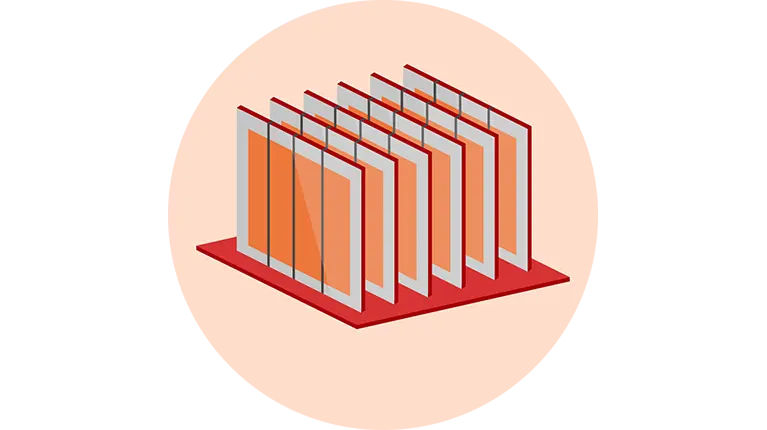

Impregnering av litiumjonbattericellen

Kontakten mellan elektroden och elektrolyten är nödvändig för battericellens funktion och effektivitet.

Vakuum stödjer denna process för att se till att kontakten sker utan tomrum.

Matchande produkter: R5 RA, COBRA NC/NX

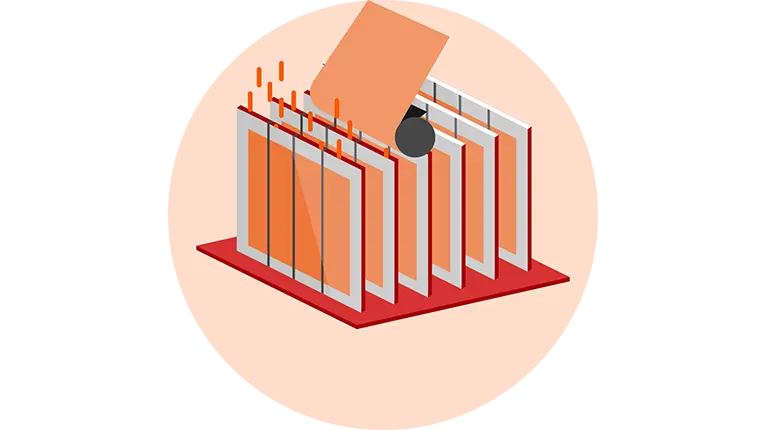

Avgasning av elektrolyten

Elektrolyten avgasas under vakuum för att eliminera luftbubblor. På så sätt kan litiumjoner röra sig fritt, vilket möjliggör effektiv laddning och urladdning av batteriet.

Matchande produkter

Behöver du vakuum i din process?

Vi konstruerar din skräddarsydda vakuumlösning.

Våra matchande produkter

Våra vakuumlösningar används på större produktionsanläggningar för litiumjonbatteritillverkning. Över hela världen. Och är kända för sin pålitlighet. I alla produktionssteg för tillverkning av litiumjonbatterier.

	Slamblandning	Slamtorkning	Elektrolytfyllning	Impregnerande	Avgasning
	Jämför produkter	Jämför produkter	Jämför produkter		Jämför produkter
Vakuumpumpar
R5 RA	✓	✓	✓	✓	✓
COBRA NC/NX	✓	✓	✓	✓	✓
MINK MM/MV			✓
ZEBRA			✓
Mätutrustning
VACTEST vakuummätare	✓	✓	✓	✓	✓
TAPIR läcksökare	✓	✓	✓	✓	✓

Produktdetaljer

R5 RA

Oljesmorda lamellvakuumpumpar
Förbättrat kylsystem för kallare pumphus
Reducerade underhållskostnader till följd av längre oljebytesintervall
Möjliggör högre omgivande temperatur
Tillverkas i en IATF-certifierad fabrik (International Automotive Task Force) 16949:2016

Ta reda på mer om R5 RA-serien

R5 RA 0025/0040 F
Nominell kapacitet:
20 m³/h Max. 48 m³/h Sluttryck: 0,1 hPa(mbar)
Ta reda på mer
R5 RA 0063/0100 F
Nominell kapacitet:
63 m³/h Max. 120 m³/h Sluttryck: 0,1 hPa(mbar)
Ta reda på mer
R5 RA 0155 A
Nominell kapacitet:
150 m³/h Max. 175 m³/h Sluttryck: 0,1 hPa(mbar)
Ta reda på mer
R5 RA 0165–0305 D
Nominell kapacitet:
160 m³/h Max. 360 m³/h sluttryck (gasballastventil öppen/stängd): 0,5/0,1 hPa(mbar)
Ta reda på mer
R5 RA 0400–0630 C
Nominell kapacitet:
410 m³/h Max. 760 m³/h Sluttryck: 0,1 hPa(mbar)
Ta reda på mer
R5 RA 0520 A
Nominell kapacitet:
430 m³/h Max. 520 m³/h Sluttryck: 0,1 hPa(mbar)
Ta reda på mer
R5 RA 0840 A PLUS
Nominell kapacitet:
400-840 m³/h Sluttryck: 0,1 hPa(mbar)
Ta reda på mer
R5 RA 1000/1600 A PLUS
Nominell kapacitet:
440 m³/h Max. 1800 m³/h Sluttryck: 0,3 hPa(mbar)
Ta reda på mer
R5 RA 1000/1600 B
Nominell kapacitet:
1000 m³/h Max. 1800 m³/h Sluttryck: 0,3 hPa(mbar)
Ta reda på mer
R5 RA/RC 0010/0016 C
Nominell kapacitet:
12 m³/h Max. 19 m³/h Sluttryck: Min. 20 hPa(mbar) max. 0,5 hPa(mbar)
Ta reda på mer

COBRA NC/NX

Torr skruvvaakumpumteknik med låga underhållskostnader och utan oljeemissioner
Högre kapaciteter för ökad produktivitet
Tillverkas i en IATF-certifierad fabrik (International Automotive Task Force) 16949:2016

Ta reda på mer

COBRA NC 0100–0300 B
Nominell kapacitet:
110 m³/h Max. 385 m³/h Sluttryck: ≤ 0,01 hPa (mbar)
Ta reda på mer
COBRA NC 0400–1000 B/C
Nominell kapacitet:
350 m³/h Max. 1 000 m³/h Sluttryck: ≤ 0,01 hPa (mbar)
Ta reda på mer
COBRA NC 0600 C
Nominell kapacitet:
600 m³/h Sluttryck: ≤ 0,01 hPa (mbar)
Ta reda på mer
COBRA NC 0630–2000 B/C VR
Nominell kapacitet:
580 m³/h Max. 2 600 m³/h Sluttryck: < 20 hPa (mbar)
Ta reda på mer
COBRA NC 2500 B
Nominell kapacitet:
2 000 m³/h Max. 2 500 m³/h Sluttryck: ≤ 1,0 hPa (mbar)
Ta reda på mer

COBRA NX 0450/0650 A
Nominell kapacitet:
350 m³/h Max. 650 m³/h Sluttryck: ≤ 0,1 hPa (mbar)
Ta reda på mer
COBRA NX 0950 A
Nominell kapacitet:
950 m³/h Sluttryck: 0,01 hPa (mbar)
Ta reda på mer
COBRA NX 0950 A PLUS
Nominell kapacitet:
900 m³/h Sluttryck: 0,01 hPa (mbar)
Ta reda på mer

MINK MM/MV

Senaste torra klovakuumtekniken
Minimalt underhåll
Låg enerigiförbrukning

Ta reda på mer om:

MINK MM
MINK MV

MINK MM 0084-0182 A
Nominell kapacitet:
62 m³/h Max. 175 m³/h Sluttryck: Min. 60 hPa(mbar) max. 40 hPa(mbar)
Ta reda på mer
MINK MM 1104/1102 CVM
Nominell kapacitet:
62 m³/h Max. 135 m³/h Sluttryck: 400 hPa(mbar)
Ta reda på mer
MINK MM 1104–1142 BP
Volymflöde (vid inlopp):
Min. 75 m³/h Max. 170 m³/h Övertryck: Min. 0,7 bar(g) Max. 2,0 bar(g)
Ta reda på mer
MINK MM 1104–1142 BV
Nominell kapacitet:
62 m³/h Max. 175 m³/h Sluttryck: 60 hPa(mbar)
Ta reda på mer
MINK MM 1202/1252 AV
Nominell kapacitet:
200 m³/h Max. 290 m³/h Sluttryck: 100 hPa(mbar)
Ta reda på mer
MINK MM 1202–1322 AP
Volymflöde (vid inlopp):
Min. 200 m³/h Max. 360 m³/h Övertryck: Min. 0,7 bar(g) Max. 2,0 bar(g)
Ta reda på mer
MINK MM 1324/1322 AV
Nominell kapacitet:
160 m³/h Max. 360 m³/h Sluttryck: Min. 150 hPa(mbar) max. 60 hPa(mbar)
Ta reda på mer
MINK MM 1402/1502 AV
Nominell kapacitet:
400 m³/h Max. 600 m³/h Sluttryck: 200 hPa(mbar)
Ta reda på mer

MINK MV 0040–0080 D Synchro
Nominell kapacitet:
40 m³/h Max. 80 m³/h Sluttryck: 40 hPa(mbar)
Ta reda på mer
MINK MV 0310 B
Nominell kapacitet:
345 m³/h Sluttryck: 150 hPa(mbar)
Ta reda på mer
MINK MV 0312 B
Nominell kapacitet:
290 m³/h Max. 345 m³/h Sluttryck: 150 hPa(mbar)
Ta reda på mer
MINK MV 0500/0600 B
Nominell kapacitet:
470 m³/h Max. 600 m³/h Sluttryck: 200 hPa(mbar)
Ta reda på mer
MINK MV 0502/0602 B
Nominell kapacitet:
470 m³/h Max. 600 m³/h Sluttryck: 200 hPa(mbar)
Ta reda på mer
MINK MV 1202 B
Nominell kapacitet:
950 m³/h Max. 1150 m³/h Sluttryck: 200 hPa(mbar)
Ta reda på mer

ZEBRA

Beprövad lamellvakuumteknik
Robust konstruktion
Stabil kapacitet

Ta reda på mer om ZEBRA produktfamilj

ZEBRA RH 0003–0010 B
Nominell kapacitet:
2,4 m³/h Max. 9,7 m³/h Sluttryck: 6,7 · 10−³ hPa(mbar)
Ta reda på mer
ZEBRA RH 0015–0021 B
Nominell kapacitet:
12,0 m³/h Max. 20,2 m³/h Sluttryck: 6,7 · 10−³ hPa(mbar)
Ta reda på mer
ZEBRA RH 0030–0090 B
Nominell kapacitet:
24 m³/h Max. 95 m³/h Sluttryck: 6,7 · 10−³ hPa(mbar)
Ta reda på mer
