Vakuum i CNC-processer

En CNC-maskin används för att skära till träpaneler till specifika former och storlekar, beroende på slutprodukten. Det är en process som kräver en konstant och kraftfull vakuumförsörjning för att hålla fast arbetsstycket under skärningen, samt exakt programmering och skärverktyg.

En CNC-maskin kan även köras manuellt. Den är dock effektivare med vakuum. Vakuum fixerar säkert träpaneler säkert under CNC-processen och säkerställer konsekvent produktkvalitet. Det ökar stabiliteten och eliminerar eventuella rörelser, förskjutningar eller vibrationer som annars kan äventyra skärprocessens precision.

Tack vare vakuumteknik kan CNC-maskiner snabbt och effektivt hantera många olika material. Valnötsträ väger till exempel mer än bambu. Baserat på de specifika kraven för varje material kan vakuumnivån enkelt justeras för fastspänning, samt för hantering och lyftning.

En CNC-maskin som använder vakuum är mer exakt än en manuell maskin och säkerställer konsekvent produktkvalitet.

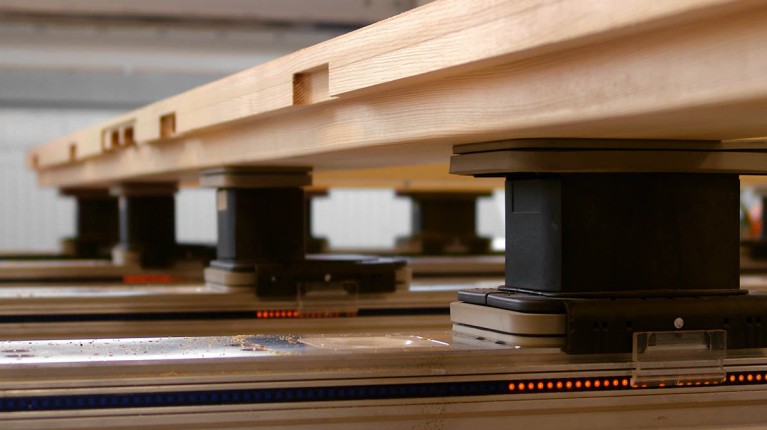

Vakuumklämmor är strategiskt placerade för att matcha arbetsstyckets form och storlek och lämnar inga tryckmärken eller andra skador på träet. Skärprocessen är repeterbar och exakt. CNC-maskiner ökar också produktionshastigheten och effektiviteten.

Vakuum spelar en viktig roll i CNC-processer, eftersom det fixerar träpaneler på ett säkert sätt under skärprocesser och säkerställer noggrannhet och konsekvens.

Fördelar med Busch vakuumteknik i CNC-processer

Kostnadsminskning
Minska energikostnaderna med våra vakuumgeneratorer. MINK torrgående klovakuumpumpar är till exempel det perfekta valet för fastspänning, hantering och lyftning samt för borttagning av sågspån.

Tack vare den sofistikerade konstruktionen uppnår de exceptionellt höga energieffektivitetsnivåer. Jämfört med konventionella vakuumgeneratorer med samma uteffekt kan vår MINK MV-serie minska den totala driftskostnaden med upp till 50 %.

Bekväm arbetsmiljö
Förvandla din CNC-arbetsplats med den optimerade ljudisoleringen hos våra MINK torrgående klovakuumpumpar, tillverkade enligt den senaste utvecklingen inom akustisk design.

Tack vare interna ljuddämpare och en dynamiskt balanserad impeller av aluminiumlegering kännetecknas våra SAMOS sidkanalfläktar av mycket låga vibrations- och ljudnivåer.

Detta gör MINK och SAMOS till det optimala valet för hantering och lyftning precis i närheten av CNC-arbetsstationer.

Ökad produktivitet
Maximera din produktion med vakuumlösningar från Busch som är särskilt designade för tillförlitlig industriell vakuumgenerering.

Våra MINK torrgående klovakuumpumpar, SAMOS sidkanalfläktar och SECO torrgående lamellvakuumpumpar kännetecknas av driftsäkerhet och minimalt underhåll tack vare den torra driftsprincipen.

Mindre underhåll
Fokusera på din CNC-process utan att oroa dig för frekventa serviceuppgifter.

Den beröringsfria driftsprincipen hos våra MINK torrgående klovakuumpumpar och SAMOS sidkanalfläktar ger fördelen med minimalt underhåll. Inga av de interna rörliga delarna kommer i kontakt med varandra. Komponenter utsätts inte för slitage och serviceuppgifterna reduceras till ett minimum.

Allt-i-ett-lösningen
Optimera din CNC-process genom att maximera fördelarna med ett vakuumsystem.

Vanligtvis är varje CNC-maskin ansluten till en vakuumpump. Ett centraliserat vakuumsystem levererar effektivt vakuum till olika användningspunkter. Detta eliminerar behovet av flera vakuumpumpar för att upprätthålla önskad vakuumnivå. Genom att installera färre vakuumpumpar kan energikostnaderna minskas med upp till 70 %. Dessutom kan du dra fördel av ytterligare bullerreducering genom att installera systemet i ett separat rum.

Bygga en systemlösning är alltid ett gemensamt åtagande. Vi arbetar tillsammans med varje steg för att skapa ett fullt fungerande, hållbart och kundanpassat system. Varje lösning är pålitlig, energibesparande, hållbar och kostnadseffektiv samtidigt som de uppfyller lokala bestämmelser. Kontakta oss för att komma igång!

Busch erbjuder flera vakuumlösningar för CNC-processer. Den idealiska lösningen beror på kraven i din process.

Våra MINK torrgående klovakuumpumpar samt R5 och SECO lamellvakuumpumpar är det perfekta valet för att fastspänning.

För hantering och lyftning ger våra SAMOS sidkanalfläktar samt MINK och SECO ett optimalt stöd.

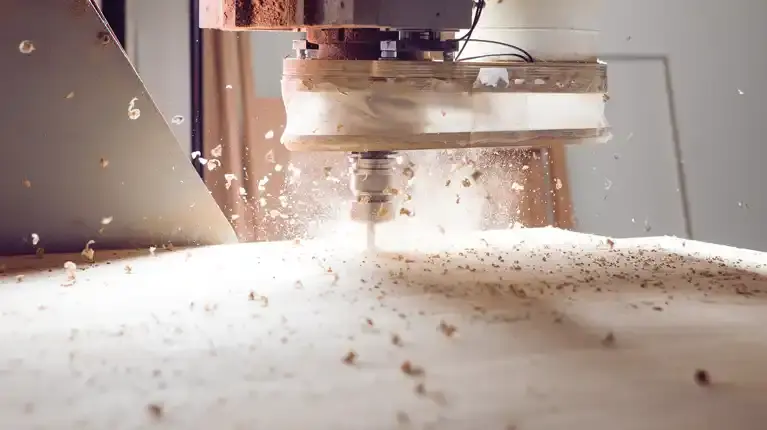

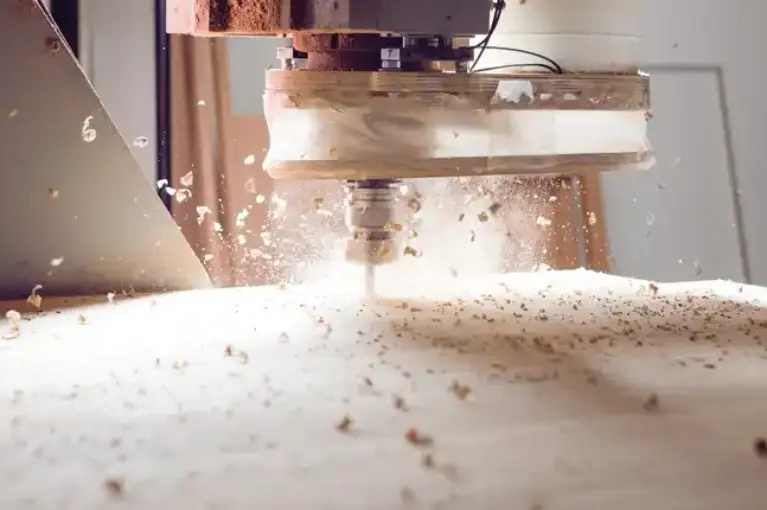

MINK och SAMOS är också perfekta för borttagning av sågspån.

Kontakta våra Busch-experter för att ta reda på vilken lösning som passar dina behov bäst.

Storleken på vakuumpumpen beror på faktorer som storleken på din CNC-maskin, vilken typ av material du arbetar med och önskad hållkraft.

Kontakta oss för att ta reda på vilken vakuumpump som passar bäst till dina behov. Våra Busch-experter hjälper dig gärna!

Det beror på materialet och CNC-processen.

För fastspänning används mellan 150–500 hPa (mbar) abs, medan 300–900 hPa (mbar) abs används för hantering och lyftning. Och alla material väger olika. Valnötsträ är till exempel tyngre än bambu. Det är viktigt att välja rätt vakuumnivå för att säkerställa att materialet du använder är säkert fixerat under alla CNC-processer.

Din lokala Busch-expert hjälper dig gärna att hitta rätt vakuumlösning för din process. Kontakta oss!

De skiljer sig åt i sin struktur och hur de håller fast arbetsstycken.

Vakuumbord har en plan yta med jämnt fördelade sughål, vilket resulterar i en stor sugyta som håller ner hela träpanelen. Till skillnad från fastspänningssystem används de ofta för gravering.

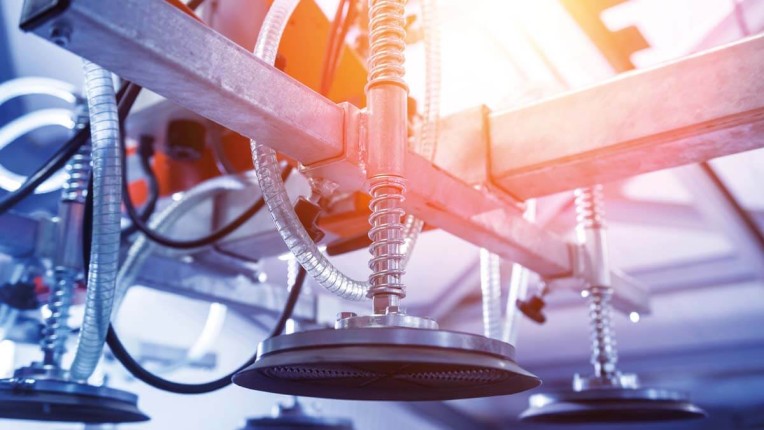

Ett vakuumfastspänningssystem för att klämma består av flera sugkoppar. Dessa kan positioneras och justeras för att matcha träpanelens form och storlek och ger en hög anpassningsgrad.

En CNC-maskin används för att skära till träpaneler till specifika former och storlekar, beroende på slutprodukten. Det är en automatiserad maskin som använder en konstant och kraftfull vakuumförsörjning samt exakta programmerings- och skärverktyg.

CNC-maskinbord har däremot en handhållen maskin som är monterad under ett bord, vilket gör att fräsen kan passera och placeras vertikalt ovanför bordets yta. Materialet måste flyttas manuellt från höger till vänster, och skärmöjligheterna begränsas av fräsens längd och diameter.

Det beror på din specifika tillämpning och de material du arbetar med. Om du till exempel vill arbeta med trästycken som är böjda eller har andra komplexa former är det idealiskt att klämma med vakuum istället för ett vakuumbord.

Kontakta oss för att ta reda på vilken vakuumlösning som passar dina behov bäst. Våra Busch-experter hjälper dig gärna!

Ett vakuumfastspänningssystem består av spännelement som kallas sugkoppar eller sugkapslar. Dessa använder vakuum för att spänna fast arbetsstycket och skapa ett säkert grepp som förhindrar oönskade rörelser.

Ja, det går att dra vakuum genom MDF (fiberskiva med medelhög densitet) eftersom det är ett mycket poröst material. Observera att MDF-skivans densitet och tjocklek samt vakuumnivån kan påverka effektiviteten av att dra vakuum genom MDF.

Kontakta oss för att ta reda på vilken vakuumlösning som passar dina behov bäst. Våra Busch-experter hjälper dig gärna!

Venturiejektorer, även kallade vakuumejektorer, använder komprimerad luft eller ånga för att skapa vakuum.

En högtrycksström, även kallad drivkraft, tvingas genom ett munstycke och omvandlar tryck till hastighet. Ett lågtrycksområde skapas runt munstyckets spets, den så kallade sugkammaren, som suger in en andra vätska från ett processkärl. De båda vätskorna blandas och bildar en dubbel vätskeström. När den passerar genom utblåssidan saktas den dubbla gasströmmen in och återfår trycket innan den släpps ut genom en ljuddämpare. Denna process kallas för Venturi-effekten och är uppkallad efter den italienske vetenskapsmannen Giovanni Battista Venturi (1746-1822).

Vakuumpumpar är på alla sätt effektivare än venturiejektorer. De förbrukar avsevärt mindre energi, använder inte komprimerad luft och, viktigast av allt, uppnår mycket högre vakuumnivåer. Venturiejektorer är faktiskt endast lämpliga för processer där det finns överskott av komprimerad luft tillgängligt.

Energikostnaderna kan minskas med upp till 90 % med en vakuumpump från Busch.Vakuumpumpar kräver också mindre underhåll och är tystare under drift.

Våra Busch serviceexperter ger dig gärna en uppskattning av hur mycket dina energikostnader kan minskas genom att byta ut venturiejektorer mot vakuumpumpar. Kontakta oss för att ta reda på vilken pump som bäst passar till dina behov.
