Liten men kraftfull – central vakuumförsörjning utan driftsvätska på en ny klinik

VCR-centret för ryggradsskador i Viborg, Danmark, startade sin verksamhet i mars 2014. Det nya centret har 34 sängar och tar hand om patienter som återhämtar sig efter ryggradsskador. Den moderna kliniken har en central vakuumförsörjning som drivs av torra MINK klovakuumpumpar.

Om VCR Viborg

VCR Viborg drivs som ett fristående centrum för patienter med ryggskador, men är en del av neurologiavdelningen på Viborgs regionalsjukhus. När kliniken byggdes 2014 valde ledningen en central vakuumförsörjning från Busch. Regionsjukhuset i Viborg och andra kliniker som administreras av region MIDT (centrala Jylland) förlitar sig också på liknande vakuumsystem från Busch.

Central vakuumförsörjning för sjukhuset

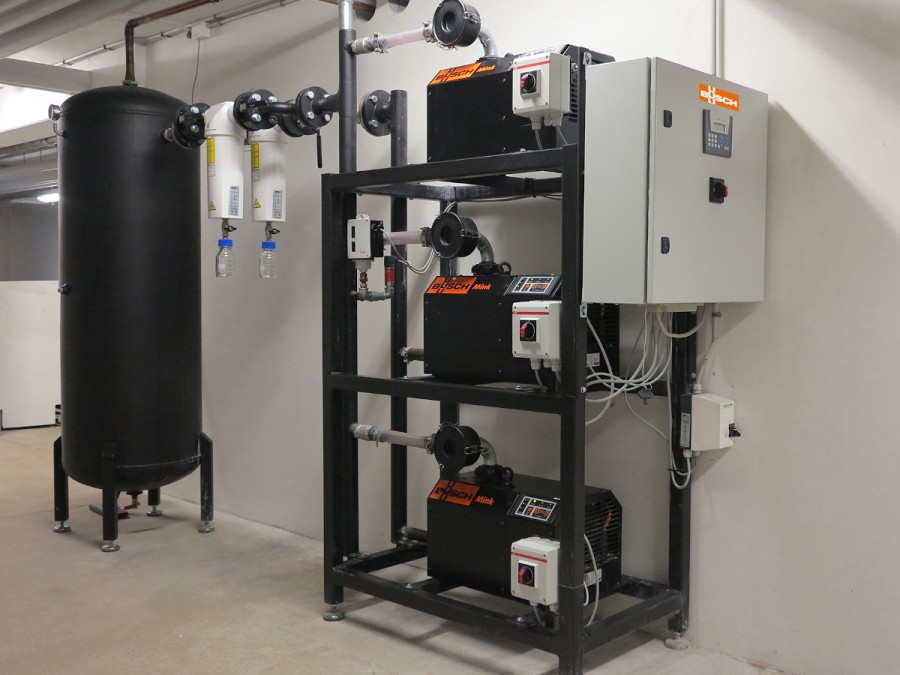

Den centrala vakuumförsörjningen består av ett stativ med tre MINK MV 0040 B klovakuumpumpar, en uppströms vakuumbehållare på 500 liter, bakteriefilter och en regulator. Systemet är installerat i ett teknikrum i källaren och levererar vakuum till 40 anslutningar i patientrum, behandlingsområden och operationssalar över hela sjukhuset. Eftersom sjukhuset är relativt litet erbjöd Busch VCR Viborg ett vakuumsystem utrustat med tre av de minsta MINK klovakuumpumparna, var och en med en kapacitet på 40 m³/h. Två av de tre MINK MV vakuumpumparna upprätthåller en vakuumnivå på cirka 250 mbar i vakuumbehållaren. Om enheter som kräver vakuum ansluts någonstans i sjukhusnätverket flödar luft till vakuumbehållaren. Den efterföljande tryckökningen gör att en av de två vakuumpumparna startar automatiskt och återställer vakuumnivån till önskat värde. Samtliga tre MINK MV vakuumpumpar har en inbyggd frekvensomvandlare och styrs för att leverera den minsta uteffekt som krävs för att upprätthålla 250 mbar i behållaren. Detta betyder Vakuumpumparna körs ofta med reducerat varvtal, vilket gör att de kan arbeta extremt effektivt. Den andra vakuumpumpen aktiveras endast när den första inte räcker till. Systemet är dimensionerat så att detta endast inträffar i extrema fall. Regulatorn startar vakuumpumparna växelvis, så att antalet driftstimmar för varje enhet är ungefär lika. Den tredje MINK MV 0040 B fungerar som en standby- och reservenhet och styrs redundant av en trycksensor i behållaren. Om denna sensor upptäcker en plötslig ökning av behållarens tryck, vilket endast är möjligt om systemet har ett läckage eller om de andra vakuumpumparna har stannat, så aktiveras standby-enheten. Sjukhusets vakuumförsörjning är därmed garanterad även om två vakuumpumpar slutar fungera. Standby-enheten kan även användas när underhållsarbete utförs på de andra två vakuumpumparna. På så sätt är systemet designat i enlighet med den europeiska standarden SS-EN ISO 7396-1 ”Medicinska gassystem – Del 1: Medicinska centralgassystem”.

MINK vakuumsystemlösning och fördelarna för kunden

MINK klovakuumpumpar erbjuder fördelen med torrkompression. Till skillnad från de oljesmorda vakuumpumpar som ofta användes tidigare krävs inga driftsvätskor i kompressionskammaren. Detta möjliggör beröringsfri kloteknologi: inga av de rörliga delarna rör vid varandra, så det krävs inte någon smörjning och kylning och komponenterna utsätts inte för slitage. För operatörerna av MINK vakuumsystem innebär detta nästan inget underhåll – olja, filter och komponenter behöver inte bytas ut. Underhåll av MINK MV är begränsad till ett oljebyte i växellådan var 8 000:e driftstimmar. Med tanke på hur driftstimmar ackumuleras i VCR Viborg-systemet motsvarar detta ett teoretiskt serviceintervall på flera år. De två bakteriefiltren som är installerade mellan behållaren och vakuumpumparna kräver dock regelbunden inspektion. Dessa filter förhindrar bakteriell kontaminering från vakuumpumparna till sjukhusmiljön. Filtren är arrangerade parallellt, där endast ett filter används åt gången. En avstängningsventil avleder luftflödet till det andra filtret för att möjliggöra rengöring eller byte utan att avbryta vakuumförsörjningen.

Efter två års drift är den tekniska personalen på VCR Viborg extremt nöjda med den centrala vakuumförsörjningen. Vi har inte behövt bekymra oss om underhåll eftersom systemet har fungerat perfekt och det första servicetillfället ligger ännu en bit fram i tiden. En annan trygghet är den lokala supporten från Busch Danmark, med råd och praktisk hjälp från vakuumspecialister.
