Pompes à vide et surpresseurs
à anneau liquide

3d_animation_liquid_ring_inlet

Types de pompes à vide à anneau liquide

Les pompes à vide à anneau liquide sont disponibles en versions mono-étagées et bi-étagées. Dans les versions mono-étagées, la compression est exercée une seule fois. Dans les versions bi-étagées, le mélange pompé est de nouveau comprimé afin d'atteindre des niveaux de vide plus élevés. Certains modèles de pompes à vide à anneau liquide peuvent fonctionner également comme surpresseurs.

En fonction du mélange pompé, les pompes à vide à anneau liquide peuvent fonctionner en système à eau perdue, ou en recirculation partielle ou totale.

Le fluide de fonctionnement utilisé est généralement de l'eau, mais d'autres liquides sont également utilisables si le processus l'exige.

Série de produits
Pression finale/surpression
Version
DOLPHIN LX
33 hPa (mbar)
Pompe à vide mono-étagée (à vanne)
DOLPHIN LT
33 hPa (mbar)
Bi-étagée
DOLPHIN VL
33/130 hPa (mbar)
Mono ou bi-étagée
DOLPHIN LM
130 hPa (mbar)
Mono-étagée
DOLPHIN LR
33 hPa (mbar)
Mono-étagée (à vanne)
DOLPHIN LB
33 hPa (mbar)
Pompe à vide/surpresseur bi-étagé
DOLPHIN LA
130 hPa (mbar)
Mono-étagée
DOLPHIN LG
160 hPa (mbar)
Mono-étagée (à vanne)
DOLPHIN LN
9 bar(g)
Surpresseur mono ou bi-étagé

Robuste et compact. Idéal pour les applications exigeantes.

Applications

Les surpresseurs et les pompes à vide à anneau liquide sont utilisés dans différents secteurs. Ils conviennent à des applications allant de la récupération de gaz de torche au séchage du bois.

Chaque secteur et application a des besoins différents. Pour savoir quelle solution de vide correspond le mieux à vos besoins, contactez nos experts Busch.

Découvrez comment la technologie à anneau liquide est utilisée dans différentes applications.

Votre application n'est pas citée ? Utilisez notre outil de recherche de produits !

Obtenez dès maintenant votre système de vide clé en main avec nos pompes à vide DOLPHIN !

Système de vide
Des systèmes adaptés à vos besoins. Installation de la tuyauterie et unités de contrôle comprises.

Systèmes de vide personnalisés

Notre expérience. Nos histoires de succès.

FAQ

Qu'est-ce qu'une pompe à vide à anneau liquide ?

Une pompe à vide à anneau liquide est une pompe à déplacement positif qui utilise un liquide comme produit d’étanchéité. Le liquide, également appelé fluide de fonctionnement, est généralement de l’eau. D’autres fluides peuvent également être utilisés si nécessaire pour s’adapter aux conditions du processus.

Le boîtier est partiellement rempli de fluide de fonctionnement et les pales d'une turbine excentrique plongent dedans. Lorsque la turbine tourne, la force centrifuge crée un anneau liquide. Des chambres se forment entre la turbine et l’anneau liquide et leur volume est modifié par la rotation de la turbine. Le mélange pompé est transporté dans ces chambres, où il est comprimé et expulsé par l'échappement. Les pompes à vide à anneau liquide sont disponibles en versions mono-étagées et bi-étagées. Dans les versions mono-étagées, la compression est exercée une seule fois. Les versions bi-étagées compriment deux fois le mélange pompé pour atteindre des niveaux de vide poussé.

Le fluide de fonctionnement crée une barrière qui empêche la contamination de pénétrer dans la pompe. Les pompes à vide à anneau liquide sont souvent utilisées dans les processus où un liquide présent peut déjà être utilisé comme fluide de fonctionnement. Elles sont particulièrement adaptées aux secteurs tels que les hôpitaux et les établissements de santé, la récupération de vapeur et la manutention de biogaz.

Comment fonctionne une pompe à vide à anneau liquide ?

La technologie à anneau liquide est synonyme de structure robuste et de conception éprouvée et très fiable.

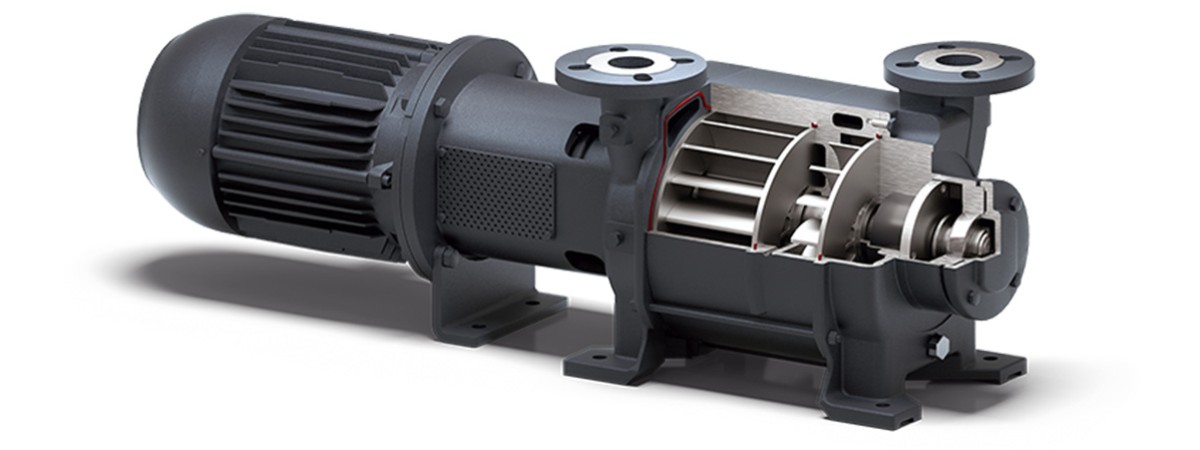

Une roue à aubes à montage excentré tourne dans le boîtier partiellement rempli de fluide de fonctionnement. Les lames de la roue à aubes plongent dans le fluide, et la force centrifuge exercée par leur rotation forme ce que l'on appelle un anneau liquide au sein du boîtier.

Le mélange pompé est alors transporté dans les espaces situés entre les lames et l'anneau liquide. La rotation excentrée de la turbine modifie le volume de ces espaces. Le gaz est ainsi aspiré, comprimé puis expulsé.

La génération de vide dans les pompes à vide à anneau liquide expliquée en trois étapes

1. Aspiration

  • Le mélange pompé pénètre par l’admission.
  • Le fluide de fonctionnement remplit partiellement le boîtier cylindrique.
  • Les pales d’une turbine excentrique plongent dans le liquide.
  • Lorsque la turbine tourne en continu, elle exerce une force centrifuge qui forme un anneau liquide à l’intérieur du boîtier.

2. Compression

  • Des espaces se forment entre les pales de la turbine et l’anneau liquide.
  • La rotation excentrique de la turbine modifie le volume de ces espaces.
  • Le mélange pompé est aspiré dans les espaces et comprimé.
  • La compression est effectuée une fois dans les versions mono-étagées et deux fois dans les versions bi-étagées, pour atteindre des niveaux de vide poussé.

3. Échappement

  • Après compression, le mélange pompé est évacué par l'échappement.
  • L’échappement est un mélange de gaz comprimés et de fluide de fonctionnement.

Quelle est la différence entre une pompe à vide et un surpresseur à anneau liquide ?

Les surpresseurs génèrent une surpression tandis que les pompes à vide génèrent du vide.

En principe, un surpresseur à anneau liquide est construit de la même manière qu’une pompe à vide à anneau liquide ; seules l’admission et l'échappement sont raccordées de manière inversée.

Quels sont les avantages et les inconvénients des pompes à vide et des surpresseurs à anneau liquide ?

Les pompes à vide et les surpresseurs à anneau liquide de Busch sont robustes, fiables et rentables. Ils présentent plusieurs avantages :

  • Conviennent aux applications exigeantes telles que l’évacuation des gaz et vapeurs saturés
  • Le fluide de fonctionnement peut être choisi en fonction des exigences du processus
  • Large gamme de matériaux de boîtier et de joints d’arbre
  • Compression pratiquement isotherme
  • Silencieux et à faible niveau de vibrations

Les pompes à vide et surpresseurs utilisant cette technologie ne conviennent pas aux processus dans lesquels les vapeurs ne doivent pas entrer en contact avec le fluide de fonctionnement.

Quelle est la différence entre une pompe à vide à anneau à eau et une pompe à vide à anneau liquide ?

Il n’existe aucune différence. Il ne s’agit que de deux noms différents utilisés pour désigner la même technologie. Cependant, le nom anneau liquide indique que d’autres liquides que l’eau peuvent être utilisés comme fluide de fonctionnement.

Comment choisir la pompe à vide à anneau liquide appropriée ?

Plusieurs facteurs doivent être pris en compte lors du choix du type de pompe à vide à anneau liquide approprié.
Pour savoir quelle pompe à vide correspond le mieux à vos besoins, contactez nos experts Busch.

Qu’est-ce qui fait de Busch l’un des principaux fabricants de pompes à vide et de surpresseurs à anneau liquide ?

Busch possède plus de 40 ans d’expérience dans la fabrication de pompes à vide à anneau liquide.

Nos gammes DOLPHIN LA/LB et LG/LR sont disponibles dans une grande variété de métaux de boîtier.
