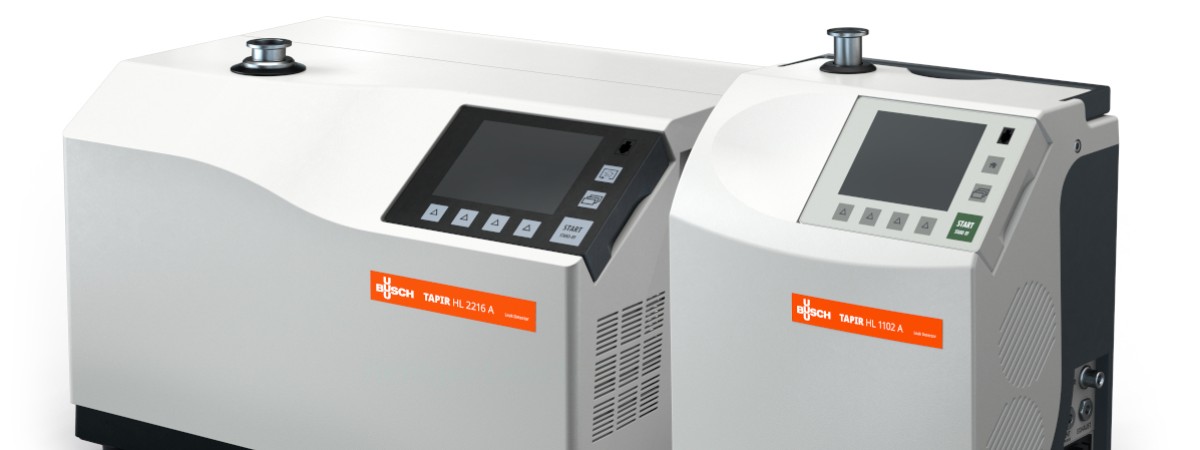

TAPIR 檢漏儀是適用于所有應用的強大檢測設備。TAPIR HL 1102 A | TAPIR HL 2216 A | |
---|---|---|
氦氣的最低可檢測洩漏率(噴霧測試) | 5 · 10-13 Pa · m³/s | 5 · 10-13 Pa · m³/s |
氦氣的最低可檢測洩漏率(嗅探洩漏檢測) | 1 · 10-8 Pa · m³/s | 5 · 10-10 Pa · m³/s |
使用 | 便攜 | 工業 |
底泵浦抽氣速率(以 50 Hz 運轉) | 1.7 m3/h | 15 m3/h |
可檢測氣體 | 4He; 3He;H2 |
TAPIR HL 1102 A | TAPIR HL 2216 A | |
---|---|---|
氦氣的最低可檢測洩漏率(噴霧測試) | 5 · 10-13 Pa · m³/s | 5 · 10-13 Pa · m³/s |
氦氣的最低可檢測洩漏率(嗅探洩漏檢測) | 1 · 10-8 Pa · m³/s | 5 · 10-10 Pa · m³/s |
使用 | 便攜 | 工業 |
底泵浦抽氣速率(以 50 Hz 運轉) | 1.7 m3/h | 15 m3/h |
可檢測氣體 | 4He; 3He;H2 |
真空洩漏是指真空系統中意外或不必要的開口。它使得空氣或其他氣體進入或離開真空系統。從真空系統中洩漏的空氣或氣體的量以洩漏率表示。洩漏率取決於多個因素,包括開口的大小和數量、氣體類型以及系統內外的壓力差。
真空洩漏有兩種類型:
真空洩漏的原因有很多。包括有缺陷或老化的密封件不密閉、組件損壞或真空設備安裝不當等問題。
真空洩漏沒有平均大小,其範圍可以從微小到大面積,這取決於造成真空洩漏的原因。真空洩漏的大小可以透過量測洩漏率來確定,洩漏率是指每秒從系統中逸出的製程氣體或空氣的量。大多數的技術洩漏都太小,肉眼無法看到。氦氣檢漏儀,如我們的 TAPIR,提供檢測和量化小型真空洩漏的最準確方法。
我們的 TAPIR 有多種檢測洩漏的方法。所謂的噴霧測試適用於真空條件下的組件。而嗅探洩漏檢測則適用於受壓組件。檢測手段是示蹤氣體氦氣或氫氣。
這些測試方法均易於執行並提供準確結果,使 TAPIR 成為真空處理法不可或缺的補充產品。
圖 1:噴霧測試
圖 2:嗅探洩漏檢測測試
圖 3:大氣壓力下的整體式測試
圖 4:真空封閉對象的整體式測試
另一方面,整體式噴霧測試是在真空下進行的。測試對象連接到檢漏儀並放置在容器內 (3)。為確保精確的測試條件和準確的結果,容器被排空並填充規定量的氦氣。如果存在洩漏,則氦氣將由於壓力差而滲入測試對象。檢漏儀量測測試對象內部的氦氣量並確定洩漏率。
是的,我們提供。聯絡我們,預約洩漏檢測服務。我們的服務專家非常樂意為您提供幫助!
噴霧測試和嗅探洩漏檢測是兩種最常見的洩漏檢測測試,使用示蹤氣體氦氣或氫氣進行。
噴霧測試是在真空條件下對組件進行測試的理想方法。在所有可用方法中,這種量測原理的靈敏度最高。將氦氣或氫氣噴到測試對象的外表面上。如果發生洩漏,進入的分子會被 TAPIR 的集成渦輪分子真空泵浦及其底泵浦吸入。最終進入一個分析儀單元。該單元檢測示蹤氣體原子。
嗅探洩漏檢測是針對受壓組件的理想方法。用氦氣或氫氣對測試對象加壓。然後,與 TAPIR 連接的嗅探器將緩慢而系統地引導到物件上。發生洩漏時,會檢測到逸出的示蹤氣體原子,並且可以精確定位洩漏位置。
定位檢漏最初只用於判斷被檢測系統是否存在較大的洩漏。在 Busch TAPIR HL 2216 A 的入口壓力為 100 mbar 時便可進行該檢漏操作。隨著進氣壓力的降低,一般在 25 mbar 時,檢漏儀不僅能檢測到洩漏,還能將其量化。也就是說可以根據洩漏率準確判斷洩漏量。
在壓力衰減測試(亦稱為真空衰減測試)中,向壓力容器中填充空氣,直至達到目標壓力。然後在設定的時間內量測壓力的損失(衰減)。另一方面,真空洩漏測試有多種類型。例如,我們的 TAPIR 檢漏儀等專用裝置可以利用示蹤氣體氦氣或氫氣檢測進行兩種類型的測試。與壓力衰減測試相比,真空洩漏測試提供更快的結果,並且對溫度變化等外部因素的敏感度較低。因此,結果也更準確。
噴霧測試是在真空條件下對組件進行測試的理想方法。在所有可用方法中,這種量測原理的靈敏度最高。將氦氣或氫氣噴到測試對象的外表面上。如果發生洩漏,進入的分子會被 TAPIR 的集成渦輪分子真空泵浦及其底泵浦吸入。最終進入一個分析儀單元。該單元檢測示蹤氣體原子。
嗅探洩漏檢測是針對受壓組件的理想方法。用氦氣或氫氣對測試對象加壓。然後,與 TAPIR 連接的嗅探器將緩慢而系統地引導到物件上。發生洩漏時,會檢測到逸出的示蹤氣體原子,並且可以精確定位洩漏位置。
兩種測試方法均易於執行並可提供準確結果。
