Håndtering og løft med vakuum

Vakuumhåndtering og vakuumløft. Metoder til skånsomt at flytte emner fra et sted til et andet. Eller fastgøre dem i en bestemt position under bearbejdningen.

Sugekopper til vakuumhåndtering
Ved at udskifte vores vakuumpumper med Busch-produkter kan risikoen for fejl mindskes, mens pumpernes levetid er blevet forlænget. Desuden nyder vi godt af en bedre support end hos den tidligere producent af pumper.
Hermann Feichtenschlager, teknisk processor hos AMAG, Ranshofen/Østrig

Hvordan fungerer håndtering og løft med vakuum?

I dag kan man slet ikke forestille sig moderne produktionsprocesser uden at håndtere og løfte emnerne ved hjælp af vakuum. Hvordan skal man ellers kunne stable pap hurtigt og sikkert, flytte glaspaneler, holde træemner, der skal fræses, eller læsse og losse tunge genstande på og fra skibe eller køretøjer?

Idéen er lige så enkel som genial.
En sugekop, vakuumplade eller et vakuumbord anvendes til at påføre vakuum. Og således holde et emne godt fast.
En sugekop, vakuumplade eller et vakuumbord anvendes til at påføre vakuum. Og således holde et emne godt fast. Med denne ekstremt effektive metode kan genstande og materialer flyttes, løftes eller transporteres i forbindelse med produktionsprocesser. Eller dele kan samles skånsomt og forsvarligt under bearbejdningen.

Vakuumteknologi anvendes derfor i mange automatiserede produktionsprocesser. For eksempel ved træbearbejdning til at flytte træemner gennem hele produktionslinjen og holde dem på plads i forhold til det udstyr, der bearbejder dem. Men også til pick and place-opgaver samt i elektronik-, fødevare- og emballageindustrien. Selv i trykkebranchen til at transportere enkelte papirark uden at krølle dem.

Busch' vakuumteknologi til håndtering og løft med vakuum

Der anvendes forskellige vakuumteknologier alt efter materiale, størrelse og overfladeegenskaber. Hvis gennemtrængeligheden af materialet er god, er sidekanalblæsere en god idé. Til nyopskåret træ kan der anvendes oliesmurte lamelpumper eller tørre klovakuumpumper. Til alle andre materialer med en glat overflade er tørtløbende lamelvakuumpumper helt perfekte at bruge til at holde, løfte eller transportere med.

Med vores brede produktsortiment kan vi tilbyde den perfekte løsning til alle håndterings- og løfteopgaver. Uanset hvilke processer det drejer sig om, og hvilke krav der stilles.

Pakning

Træbearbejdning

Få mere at vide om håndtering og løftning med vakuum

Hvad er håndtering af vakuum eller løftning?

Princippet for håndtering og løftning er det samme. Et produkt som f.eks. en pose, en træplade, et plast ark eller en sprøjtestøbt del presses ind i en sugekop, der er tilsluttet et vakuum. Delen er solidt fastgjort til sugeren på grund af differenstrykket. På den måde kan produktet fikseres til bearbejdning eller flyttes fra et punkt til et andet.

Hvor kan vakuum bruges i håndterings- og løfteprocesser?

Håndtering og løftning er typiske anvendelser af vakuum i automatiserede processer. F.eks. i robotter, produktion, sprøjtestøbning og palletering. En sugekop, vakuumplade eller et vakuumbord anvendes til at påføre vakuum. Og således holde et emne godt fast.

Hvad er fordelen ved håndtering af vakuum eller løftning i forhold til andre mekaniske teknologier?

Vakuumhåndterings- og løfteteknologierne er fleksible med hensyn til produkternes udformning og flade. Brugen af vakuumsugekopper forhindrer mekanisk beskadigelse af produktet. Vakuumhåndterings- og løfteanlæg er også meget mere kompakte end mekaniske anlæg.

Hvad er de bedste vakuumpumper til håndtering og løftning?

På grund af de mangeartede håndterings- og løfteopgaver er udvalget af vakuumpumper til disse anvendelser stort. Den går fra tørkørende og oliesmurte lamelpumper til sidekanalblæsere.

Hvilke eksempler kan Busch’s vakuumteknologi bruges til med hensyn til håndterings- og løfteopgaver?

Busch’s vakuumteknologi anvendes til automatiseret materialehåndtering i produktionen, stabling af pakkede enheder på paller samt lastning og losning af skibe, køretøjer og andre transportmidler. Den anvendes også til fastspænding af emner på træbearbejdningsmaskineri, pakning af en lang række emner og til transport af papirvarer til tryk- og forarbejdningsmaskiner. Busch vakuumteknologi spiller endvidere en rolle i pick and place for mange industrier, herunder elektronikindustrien, fødevareindustrien og pakning af dele.

Hvad er de vigtigste punkter, der skal tages i betragtning ved køb af et vakuum-håndterings-/løftesystem?

Ved køb af et vakuum håndterings- eller løftesystem er de vigtigste overvejelser materialet og arbejdsemnets vægt, diameter og antal sugekopper samt robotarmens accelerationshastighed.

Hvorfor er vakuumpumper mere effektive end venturi-ejektorer?

Venturi-ejektorer, også kaldet vakuum-ejektorer, bruger trykluft eller damp til at skabe vakuum.

En højtryksstrøm, også kaldet motiv, tvinges gennem en dyse og omdanner trykket til fart. Der skabes et lavtryksområde omkring dysens spids, kaldet sugekammeret, som suger en anden væske ind fra en procesbeholder. De to væsker blandes, og danner en dobbelt væskestrøm. Når den bevæger sig gennem afgangssiden, sænker den dobbelte væskestrøm hastigheden og genvinder trykket, før den udledes gennem en lyddæmper. Denne proces kaldes Venturi-effekten og er opkaldt efter den italienske videnskabsmand Giovanni Battista Venturi (1746-1822).

Vakuumpumper er mere effektive end venturi-ejektorer på alle måder. De forbruger væsentligt mindre energi, bruger ikke trykluft og vigtigst af alt opnår de meget højere niveauer af fint vakuum. Venturi-ejektorer er faktisk kun egnede til processer, hvor der er for meget trykluft til rådighed.

Vakuumhåndtering i emballageindustrien

Vakuumhåndtering i emballageindustrien
Hvordan fungerer kartonmaskiner?

Kartonmaskiner anvendes i vid udstrækning til at samle, fylde og til sidst lukke papkasser. Først samler maskinen et nyt stykke karton, folder det og rejser det op. De papkasser, der fremstilles på denne måde, fyldes derefter med produkter som blisterkartoner til medicin, flasker med føde- og drikkevarer eller kosmetik. Før de til sidst lukkes og forsegles.

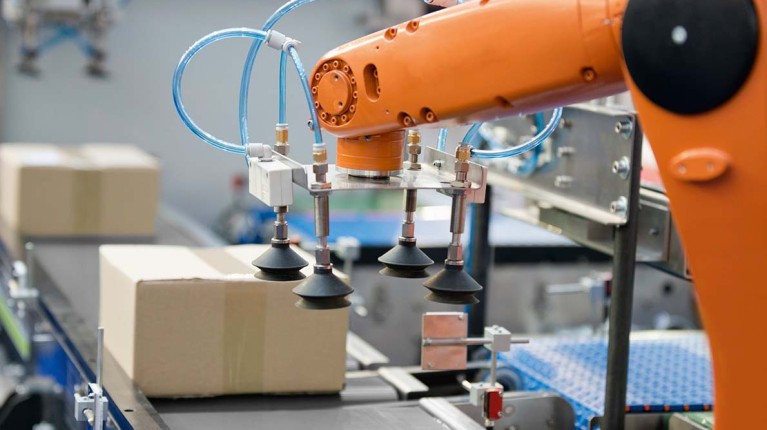

Vakuum spiller en stor rolle ved denne type pakning. Det anvendes for eksempel til at tage et enkelt stykke karton fra en stak ved hjælp af sugekopper. Men også til at rejse den foldede papkasse op.

Match af produkter

Vakuumhåndering i træbearbejdningsindustrien

Vakuumhåndtering i træindustrien
Hvordan fungerer håndterings- og fastholdelsesudstyr i træbearbejdningsindustrien?

Vakuum anvendes i forskellige procestrin i træbearbejdningsindustrien. Ikke bare til at transportere emnerne på produktionslinjen, men også til at fastgøre emnerne på træarbejdningsmaskiner, mens de bearbejdes.

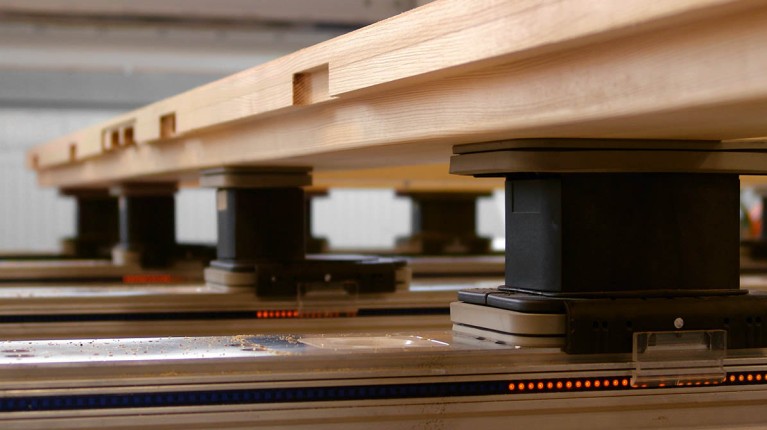

En af de vigtigste former for anvendelse inden for træbearbejdning er fastspænding på CNC routere og andet udstyr til maskinbearbejdning. Her anvendes holdekraften ved vakuum til hurtigt og forsvarligt at fastgøre forskellige panelmaterialer eller massive træemner. Uden at efterlade trykmærker eller beskadige træet. Vakuum kan bruges til forskellige former for fastholdelse på diverse CNC routere eller maskinbearbejdsningsværksteder: gitterborde, nesting-processer på gitterborde og konsoller med vakuumblokke.

Håndteringsudstyr og samlerobotter får ofte deres holdekraft fra vakuum. For enden af produktionslinjen kan der for eksempel være monteret robotter, der er udstyret med vakuumsug, og som bliver brugt til at stable de færdige genstande op på paller.

Match af produkter

Håndtering og løft med vakuum i praksis
