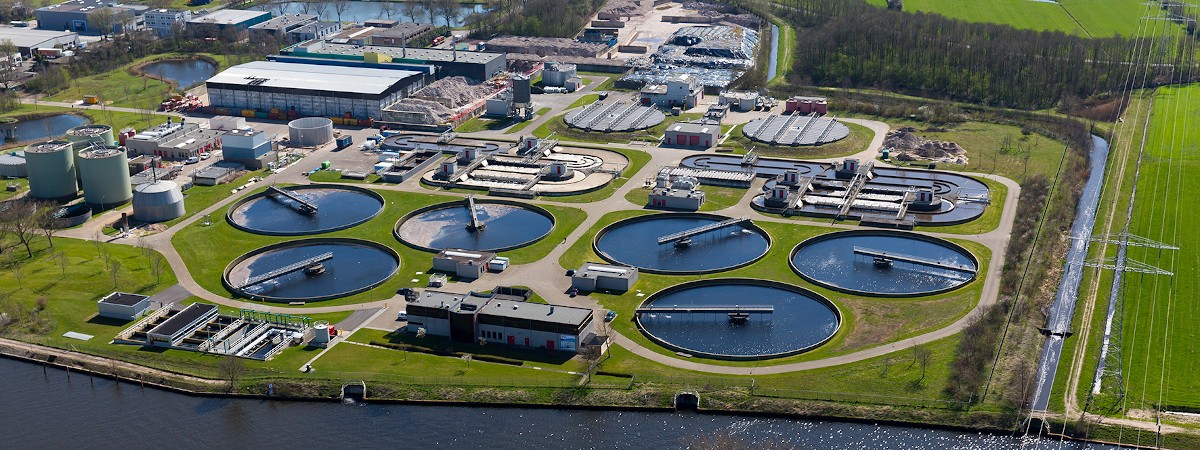

Billede 1: RWZI Amersfoort er et af i alt otte Valei en Veluwe-spildevandsrensningsanlæg, der også producerer elektricitet og kunstgødning som "energifabrikker". Indkøb: RWZI Amersfoort.
Effektiv produktion af biogas i en rådnetank ved hjælp af pålidelige klo-kompressorer
RWZI Amersfoort
Fra spildevandsrensningsanlæg til energifabrik – Valei en Veluwe spildevandsforeningens vision er blevet til virkelighed.
Det topmoderne spildevandsrensningsanlæg RWZI Amersfoort er et af otte Valei et Veluwe-spildevandsrensningsanlæg, der bruger den energi, der frigives under spildevandsrensningen, til at generere elektricitet fra biogas og producere kunstgødning med det producerede fosfat.
En del af den biogas, der produceres i et cirkulationssystem, returneres til rådnetanken for at øge effektiviteten af fermenteringsprocessen i rådnetankene. Denne proces anvender MINK klo-kompressorer fra Busch. Disse oliefri kompressorer er ATEX-certificerede og garanterer en sikker og konstant cirkulation af biogassen.
En del af den biogas, der produceres i et cirkulationssystem, returneres til rådnetanken for at øge effektiviteten af fermenteringsprocessen i rådnetankene. Denne proces anvender MINK klo-kompressorer fra Busch. Disse oliefri kompressorer er ATEX-certificerede og garanterer en sikker og konstant cirkulation af biogassen.
Om RWZI Amersfoort
RWZI Amersfoorts konventionelle spildevandsrensningsanlæg (fig. 1), som har eksisteret siden 1973, blev totalrenoveret i 2009. I 2014 blev spildevandsrensningsanlægget omformert til en "energifabrik" med en befolkningsækvivalent på 300.000. Produktionen af biogas genererer 1.200 kW el i timen i tre kraftvarmeværker. Denne elektricitet gør spildevandsrensningsanlægget fuldstændigt selvforsynende og kan desuden levere tilstrækkelig strøm til det offentlige elnet til at dække behovet for omkring 600 husstande.Råmaterialer som fosfat eller nitrogen genvindes også under fermenteringsprocessen og under dræning af slammet. Fosfat udvindes også fra filtreringen fra båndpressen eller centrifugen. På den måde fremstilles der gødning af høj kvalitet direkte i spildevandsrensningsanlægget, hvor den derefter pakkes som granulat. Med denne proces producerer og sælger anlægget omkring 900 tons kunstgødning af høj kvalitet hvert år.
Biogasproduktion
Tre rådnetanke er i drift på RWZI Amersfoort. De organiske kulstof-sammensætninger fjernes fra råslammet – som fortykkes ved forudgående dehydrering – ved hjælp af mikrobiologiske nedbrydningsprocesser. Herved fremstilles forbrændingsgas, en gasblanding, hvis væsentligste komponent er metan, som anvendes som biogas til drift af kraftvarmeværker. For at opnå det størst mulige biogasudbytte pumpes en del af spildevandsslammet ud af rådnetanken via en ringledning, derefter opvarmes det og tilføres igen. Dette øger temperaturen i rådnetanken, som ideelt set skal være mellem 36 og 37 grader celsius. En del af den resulterende biogas er i cirkulation (fig. 2) for at sikre en jævn temperaturfordeling.-

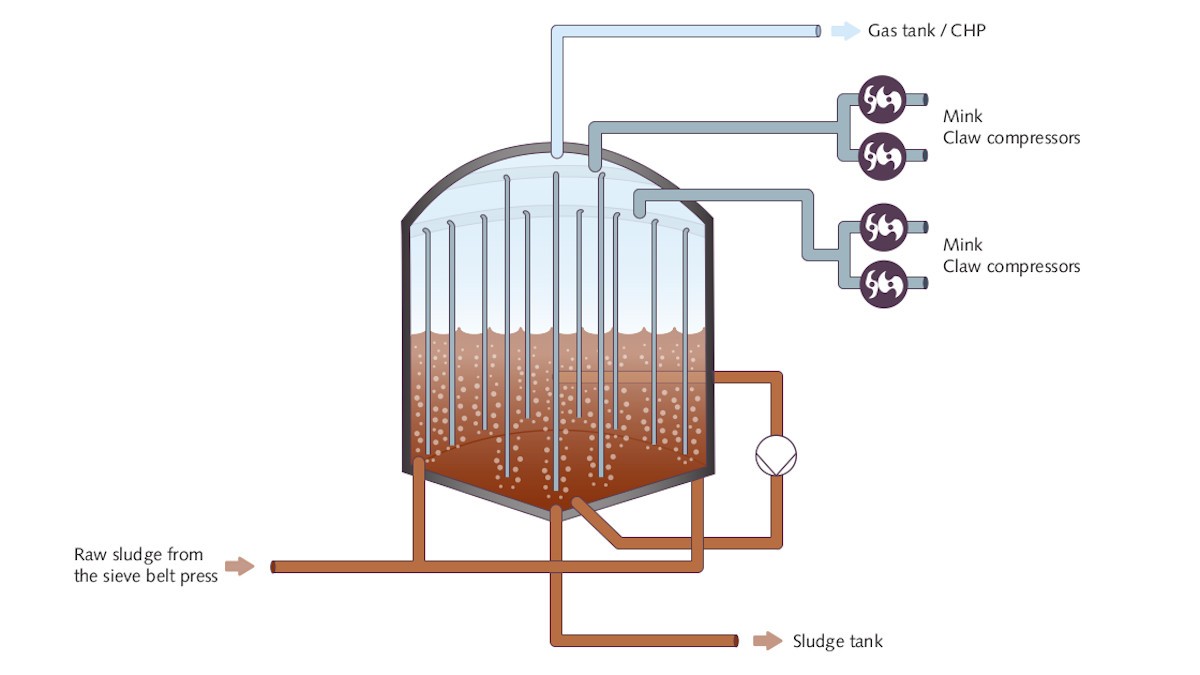

Billede 2: Funktionsdiagram over en rådnetank på RWZI Amersfoort. MINK-kompressorer bruges til at transportere en del af den biogas, der produceres i cyklussen. Kilde: Busch Vacuum Solutions.
Biogas fra den øvre del af rådnetanken transporteres via kompressorer via lanser til bunden af rådnetanken og føres derefter ind i spildevandsslammet.
Når gasboblerne stiger i spildevandsslammet, blandes det med slammet i cirkulation for at opnå en homogen temperaturfordeling.
Opvarmning af biogassen inde i MINK-kompressorerne medfører derefter en yderligere stigning i spildevandsslammets temperatur. Denne proces producerer mellem 450 og 500 kubikmeter biogas i timen i de tre rådnetanke.
Den eneste måde at minimere dette problem på var at påfylde eller udskifte to liter olie pr. kompressor hver dag.
Kompressorløsning fra Busch og dens fordele
Fons Houtveen ledte efter en teknisk løsning og hørte om et andet spildevandsrensningsanlæg, der allerede med succes havde skiftet tiloliefri MINK-kompressorerfra Busch (fig. 3) og var meget tilfreds med løsningen. Fons Houtveen kontaktede derefter Busch BV.
Buschs applikationsspecialister kiggede nøje på anvendelsen og anbefalede fire MINK-kompressorer i to forskellige størrelser med et ATEX-certificeret design (kategori 3/2 IIA T2 (i/o)) til cirkulation af biogas. De har været i brug siden august 2017.
Når gasboblerne stiger i spildevandsslammet, blandes det med slammet i cirkulation for at opnå en homogen temperaturfordeling.
Opvarmning af biogassen inde i MINK-kompressorerne medfører derefter en yderligere stigning i spildevandsslammets temperatur. Denne proces producerer mellem 450 og 500 kubikmeter biogas i timen i de tre rådnetanke.
Brug af vakuum i rådnetanke
Indtil 2015 blev der anvendt olieomsmurte lamel-kompressorer til cirkulation af biogas i rådnetankene. Disse kompressorer forårsagede en stor ulempe for teknisk chef Fons Houtveen, fordi den fugt, der blev transporteret sammen med biogassen, ophobede sig i oliekredsløbet i lamel-kompressorerne. Dette reducerede smøremidlets og oliens tætningsegenskaber i kompressorerne og forhindrede sikker drift ved et konstant overtryk.Den eneste måde at minimere dette problem på var at påfylde eller udskifte to liter olie pr. kompressor hver dag.
Kompressorløsning fra Busch og dens fordele
Fons Houtveen ledte efter en teknisk løsning og hørte om et andet spildevandsrensningsanlæg, der allerede med succes havde skiftet tiloliefri MINK-kompressorerfra Busch (fig. 3) og var meget tilfreds med løsningen. Fons Houtveen kontaktede derefter Busch BV. Buschs applikationsspecialister kiggede nøje på anvendelsen og anbefalede fire MINK-kompressorer i to forskellige størrelser med et ATEX-certificeret design (kategori 3/2 IIA T2 (i/o)) til cirkulation af biogas. De har været i brug siden august 2017.
-

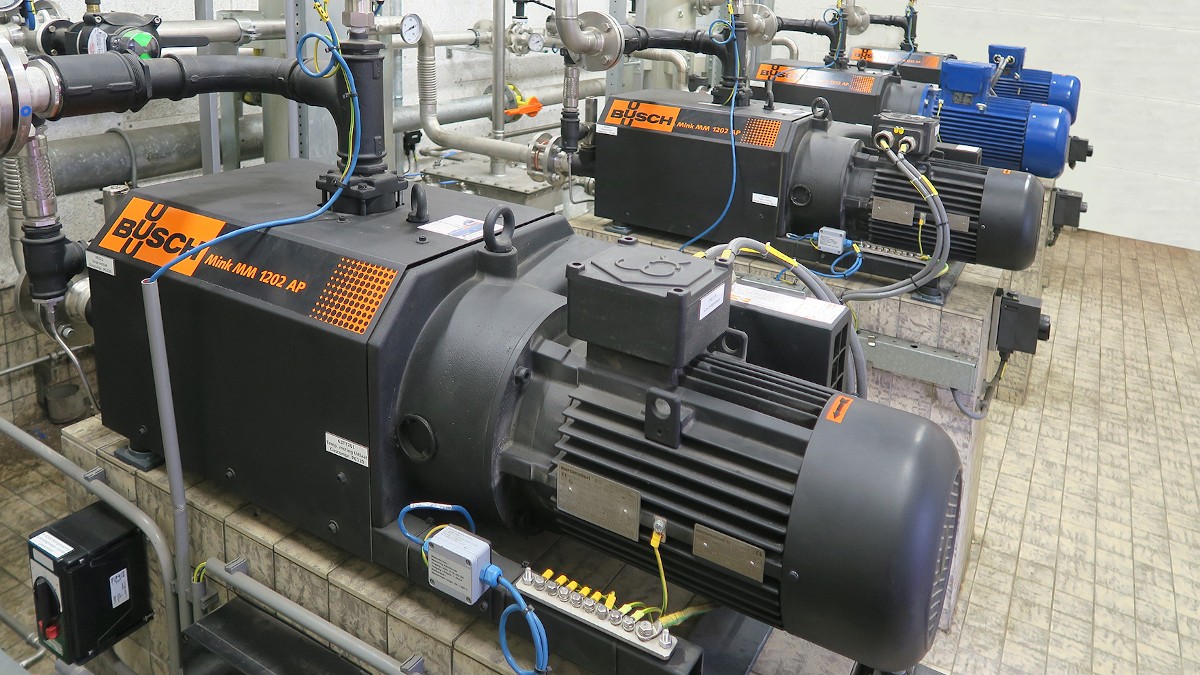

Billede 3: Komprimering og dermed transport af biogas ved hjælp af fire Busch MINK-kompressorer. Kilde: Busch Vacuum Solutions.
Biogassen har 20 minutters cirkulation i hver rådnetank. Alle fire MINK-kompressorer er i drift under denne proces. De to kompressorer med det højere volume flow transporterer biogassen tæt på jorden til midten af rådnetanken, hvor spildevandsslammets påfyldningsniveau kan være op til 20 meter.
To MINK-kompressorer med lavere volume flow transporterer biogassen ind i lanserne nær kanten af rådnetanken, hvor fyldningsniveauet er lavere på grund af den koniske bund. Efter 20 minutter aktiverer det automatiske kontrolsystem de fire MINK-kompressorer til den næste rådnetank via ventiler. Det maksimale tryk, hvormed biogassen tilføres spildevandsslammet, er 2 bar overtryk.
Den relativt høje temperatur inde i kompressorerne forhindrer til gengæld, at fugten i biogassen kondenserer ud under kompressionsprocessen.
Fons Houtveen er overrasket over den næsten vedligeholdelsesfri drift af disse tørre kompressorer. Til at begynde med kontrollerede han dagligt tilstanden og kvaliteten af olien i gearene på alle MINK-kompressorerne. Han stoppede dog med at gøre det allerede efter en måned, da han indså, at der ikke var nogen synlige ændringer i olien, og at oliemængden forblev den samme. Vedligeholdelsesarbejde udføres kun én gang om året af en servicetekniker fra Busch som en forebyggende foranstaltning. I denne proces skiftes gearolien i MINK-kompressorerne. Fyldningsmængden er en liter i hver MINK-kompressor – det er halvdelen af den daglige mængde, der tidligere var nødvendig.
Siden idriftsættelsen i 2017 har MINK-kompressorerne kørt uden funktionsfejl, for slet ikke at tale om fejl. Fons Houtveen roser derfor pålideligheden, hvormed de sikrer kontinuerlig biogascirkulation døgnet rundt og dermed bidrager til en effektiv biogasproduktion. Derudover bidrog de også til at reducere vedligeholdelsesindsatsen og vedligeholdelsesomkostningerne betydeligt.
To MINK-kompressorer med lavere volume flow transporterer biogassen ind i lanserne nær kanten af rådnetanken, hvor fyldningsniveauet er lavere på grund af den koniske bund. Efter 20 minutter aktiverer det automatiske kontrolsystem de fire MINK-kompressorer til den næste rådnetank via ventiler. Det maksimale tryk, hvormed biogassen tilføres spildevandsslammet, er 2 bar overtryk.
Den fuldstændig væskefri drift med MINK-kompressorer betyder, at biogassen ikke kommer i kontakt med nogen driftsvæske.
Fons Houtveen er overrasket over den næsten vedligeholdelsesfri drift af disse tørre kompressorer. Til at begynde med kontrollerede han dagligt tilstanden og kvaliteten af olien i gearene på alle MINK-kompressorerne. Han stoppede dog med at gøre det allerede efter en måned, da han indså, at der ikke var nogen synlige ændringer i olien, og at oliemængden forblev den samme. Vedligeholdelsesarbejde udføres kun én gang om året af en servicetekniker fra Busch som en forebyggende foranstaltning. I denne proces skiftes gearolien i MINK-kompressorerne. Fyldningsmængden er en liter i hver MINK-kompressor – det er halvdelen af den daglige mængde, der tidligere var nødvendig.
Siden idriftsættelsen i 2017 har MINK-kompressorerne kørt uden funktionsfejl, for slet ikke at tale om fejl. Fons Houtveen roser derfor pålideligheden, hvormed de sikrer kontinuerlig biogascirkulation døgnet rundt og dermed bidrager til en effektiv biogasproduktion. Derudover bidrog de også til at reducere vedligeholdelsesindsatsen og vedligeholdelsesomkostningerne betydeligt.
